sábado, fevereiro 08, 2020

Antena Electril Yaggi 3 elementos com problema? Leia...

No dia 30 de janeiro de 2019 instalei a antena direcional Yaggy de 3 elementos Electrill 80 cm abaixo da antena Steelbras 5/8, poderia dizer que a antena Electril ficou perfeita por um período de 3 meses. Certo dia, como de costume, antes de conectar o rádio verifiquei a antena com o analisador, e a estacionária estava bem alta, conferi com o rádio, e realmente estava totalmente diferente daquela estacionária de Hannover 1.0 do canal 6 ao 89. A antena Electril, se você seguir o manual de montagem que vem com ela, impressiona, porque não é uma antena seletiva, e isso é ótimo, porque por ser uma antena com a banda bem larga, te isenta de ter que usar acoplador, e honestamente isso é muito bom!
Você não entendeu errado, leitura baixíssima de estacionária, muito bom mesmo!

Nesse dia entrei em contato com a empresa fabricante, mas não me disseram muito, a impressão que dá é que fazem o produto mas não usam, não têm a mesma sensibilidade para lidar com "a coisa", então depois disso conversei com alguns amigos que asseveraram que havia água no gama, foi aí que decidi estudar uma forma de tirar essa água, ou não impedir que ela saia, já que não posso impedir que ela entre, e a solução encontrada foi uma parafusadeira e uma broca bem fina, e na antena a realização de vários buraquinhos na parte inferior do alumínio do Gamma match, vide foto abaixo:
Clique na foto


Meu amigo Marcelo executou vários furinhos no Gamma match, tanto no alumínio da base quanto no alumínio que é feito o ajuste... vários!

  • Quando a antena ficou ruim, não era época de chuva, era época de muito calor, então com certeza houve condensação da umidade dentro do Gamma. Lembra do copo com água gelada molhando a parte externa do copo por condensação? mesma coisa, não encharca, mas fica úmido, que já é suficiente para alterar o "efeito do capacitor" que o Gamma match exerce, que foi projetado para trabalhar seco, e perde a referência quando está molhado. Tem lógica!

Clique na foto


Veja bem, não tinha água propriamente dito dentro do alumínio do Gamma match, ele só estava úmido, e foi suficiente para alterar a configuração da antena. Ela saiu dos 27 MHz e foi lá pros 28.300...

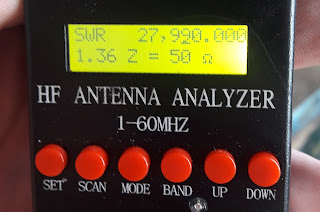

Veja os resultados obtidos com a manutenção da antena:
CANAL 1 é 26.965 = 1.0
CANAL 60 - 27.605 = 1.1
CANAL 80 - 27.805 = 1.2
CANAL 100 - 28.000 = 1.3
  • Detalhe

Enquanto a antena estava úmida, mesmo ajustando o Gamma match a estacionária nunca baixava, e foi quando meu amigo empurrou o gamma para dentro que sentiu a umidade fazer barulho na bucha de isolamento e cuspir umidade pra fora. Isto é, "a bucha molhada não isolava" (pulo do gato), foi aí que pensei em fazer os furinhos na parte inferior do alumínio do Gamma match, mas os furinhos não resolvem o problema, os furinhos apenas servem para que a umidade que entrou de alguma forma, creio ser por condensação, tenha uma chance de sair, é uma forma de escoamento, não vai impedir que a condensação ocorra novamente, tampouco irá impedir que a bucha de isolamento se molhe. Essa é uma experiência de boa fé que eu vou poder relatar o resultado  para os leitores daqui a um ano, quando terminar o período das chuvas e passar pelo frio absurdo que faz nessa cidade, seguido de calor que nem no Nordeste do país já foi presenciado. Juiz de Fora MG tem um clima muito cansativo, é primavera, verão, outono  e inverno num dia só... haja saúde. Portanto, agora é ter paciência e torcer para a experiência dar certo.
Dê a sua opinião abaixo, contribua, é sempre bem vinda uma idéia diferente.
73s de PX4A8001
