Direct Digital Synthesis - DDS

Hoje você vai aprender um pouquinho a respeito do Direct Digital Synthesis - DDS.
Nessa postagem, a atenção está na recepção, vou pincelar detalhes sobre a transmissão, mas vou me ater ao RX, e por que? Porque DDS não altera potência de rádio, só altera a estabilidade de frequência. Não te disseram isso?
Pois é...
  • Expectativa DDS
Há sempre uma ilusão, uma fantasia de que o sistema DDS substitui o transceptor banda corrida de HF, e isso não é verdade, o DDS não substitui a praticidade do que está pronto, mastigado, com relés que vão adaptando a recepção e a transmissão de acordo com a frequência que o operador escolhe.
Nos transceptores Banda Corrida, a medida que você vai alterando as frequências no VFO - aquela peça redonda no centro do rádio que você gira usando os dedos, o sistema interno vai alterando os relês para que os filtros acompanhem e possibilitem, tanto a recepção clara da rádio que você quer ouvir, como também possibilita que você transmita naquela frequência (por isso a necessidade de Ética Operacional). Isto é, ele acopla o sistema eletrônico à frequência disposta no frequencímetro do VFO.

Já no sistema DDS adaptado no rádio voltado à Banda do Cidadão, o sistema pode sim ser muito útil, mas é necessário conhecimento mínimo prévio (descrito nessa postagem) para que você possa ter o máximo de otimização do novo sistema "de forma exclusiva" (exclusivo de excludente sim, mas excludente de faixa), quer dizer, com esse ajuste prévio, seu rádio vai receber "bem uma determinada faixa negando a recepção da outra", lembra daqueles rádios que recebem vinte rádios ao mesmo tempo na mesma frequência?
É sobre isso que estou falando, isso não vai acontecer com o sistema DDS.
  • Atenção!
Você vai precisar alterar o menu bloqueado do equipamento, vai precisar de ferro de solda, e com certeza vai influenciar na garantia do produto para com o instalador. Seguir essas recomendações é de responsabilidade exclusivamente SUA. Informação não é formação, saber não te capacita, então se é novo no hobbye, não faça nada você mesmo, solicite ao técnico responsável que configure a frequência RX de sua preferência previamente.

A primeira coisa que você precisa ter ao lado é um rádio AM capaz de escutar rádios comerciais (tipo aquele rádio que seu pai escuta futebol no AM). Utilizando este, você precisa escolher uma rádio que chega relativamente forte, pode ser qualquer rádio comercial, depois deve repetir o procedimento, só que dessa vez, vai sintonizar o rádio com DDS na mesma frequência, vai conferir se a intensidade de sinal no DDS equivalente... e é aqui a decepção, mas relaxa que isso você vai entender agora, continue lendo com atenção.

VOYAGER VR158 EGTL DDS - 1000 CANAIS
VOYAGER VR158 EGTL DDS - 1000 CANAIS

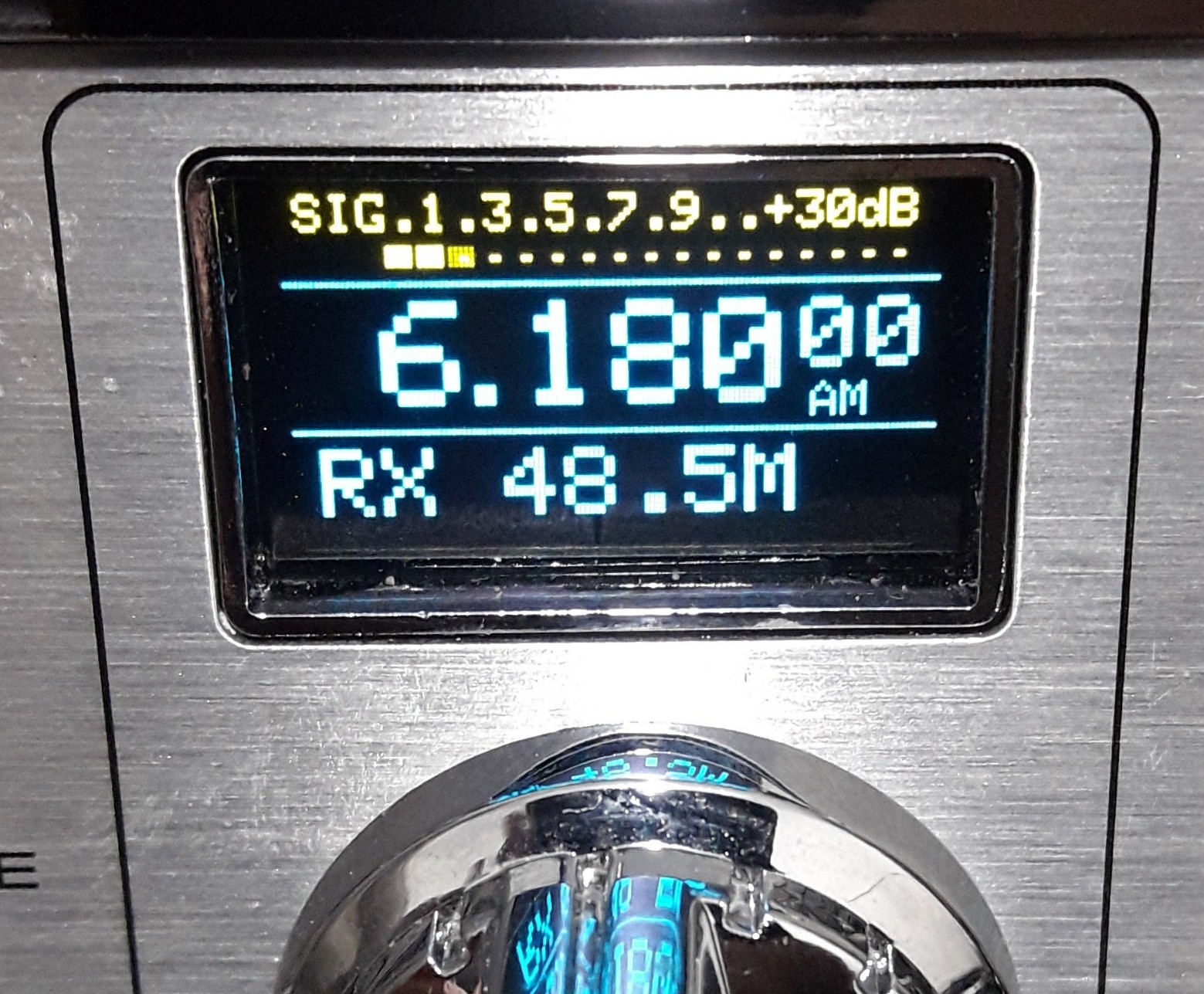

Usando somente o rádio com DDS, a rádio comercial que vou usar como referência fica na frequência de 6.180 AM, em 6.140 ou 6.130 tem outra rádio, verifique se o sinal de uma das duas chega no seu rádio com DDS, se o sinal chegar, então as rádios comerciais locais em 300 metros estarão com sinal muito baixo, quase inaudíveis.

RÁDIO GLOBO JUIZ DE FORA MG
VOYAGER VR158 EGTL DDS - 1000 CANAIS
  • Por que?
Imagine um DIAL de um rádio analógico que você sintoniza a rádio que você deseja, você vê o ponteiro ligado na cordinha indo de um lado para o outro, este seria o ajuste interno do DDS. Existe uma configuração no Menu bloqueado do DDS que permite aumentar a sensibilidade onde você quer, exatamente como esse DIAL de rádio antigo, só que é uma configuração interna, no MENU 11/18, que deve estar marcando 27145000. Essa configuração 27150000 é ideal para escutar as rádios de 50 metros (seis mil e pouco), em compensação, as rádios comerciais +- 300 metros, aquelas que você tem no seu toca-cd do carro, que começa lá em quinhentos e alguma coisa e vai até mil e pouco, que você escuta seu futebol, ficam com sinal de fora, estão excluídas.

VOYAGER VR158 EGTL DDS - 1000 CANAIS

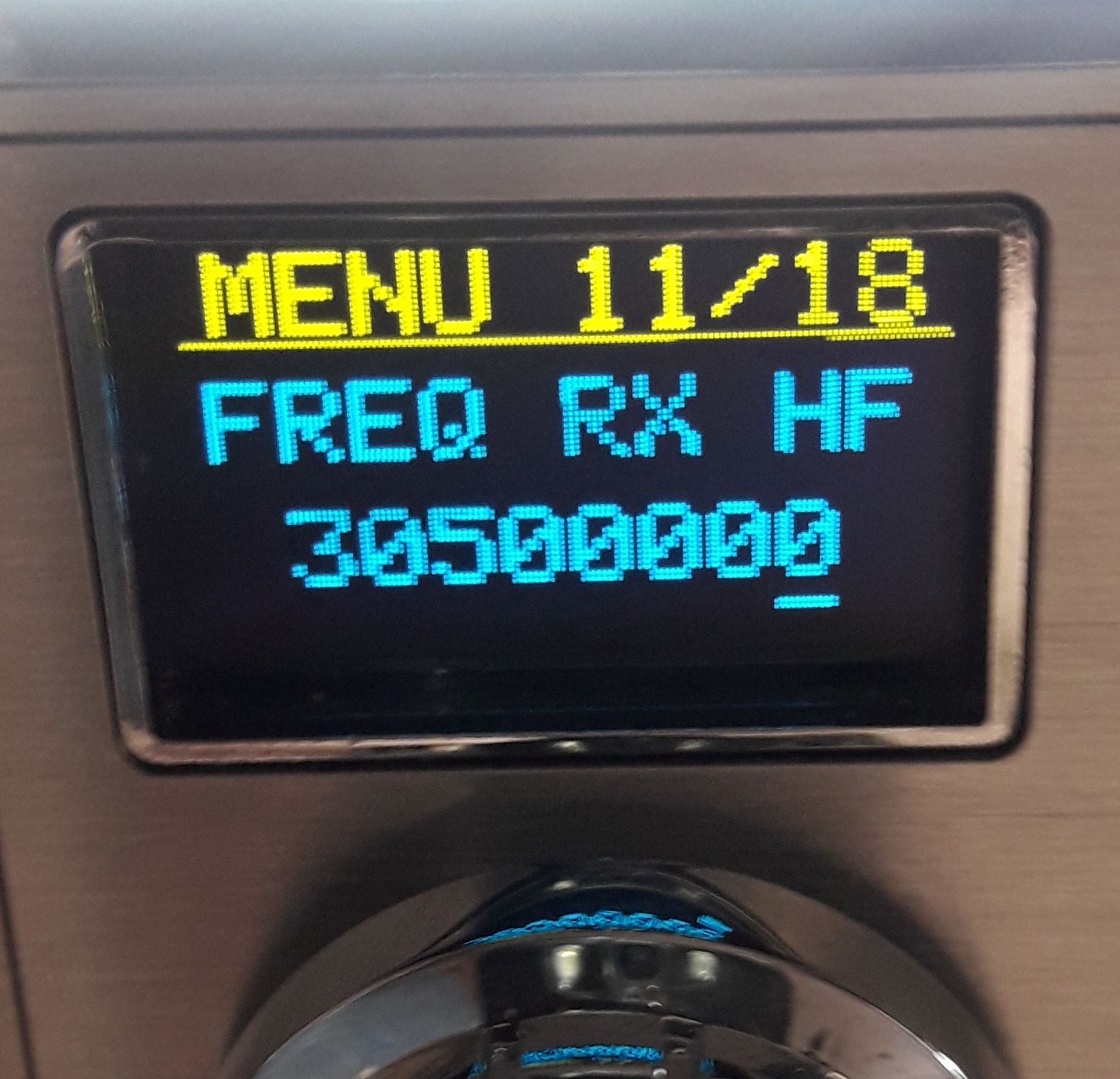

Para dar ênfase ao sinal das rádios comerciais e logicamente excluir as faixas de 50 metros, no menu interno do DDS você deve alterar a configuração do MENU 11/18 para 30500000. Desta forma, as rádios comerciais surgirão, mas as rádios em 50 metros serão excluídas. É como um DIAL, seleciona-se uma em detrimento da outra.

VOYAGER VR158 EGTL DDS - 1000 CANAIS

O sistema DDS é interessante, mas não é para iniciantes. Se você é novo no rádio, escolha com seu técnico previamente a frequência que deixará em ênfase, ou solicite que deixe o sistema aberto para edição (não recomendo). Se o sistema ficar aberto, livre para edição, fotografe todas as 18 etapas no modo original, pois caso você desconfigure alguma coisa, poderá ao seu tempo voltar ao que estava antes.
  • Utilidade
O DDS entra justamente em casos em que o VCO do transceptor está com problema. Ao invés de investir no reparo do VCO, retira-se esse VCO original (muito frágil), e instala-se o DDS. Ao instalar o novo produto, não será mais o VCO a atuar como gerador de frequência, este se dará através do novo DDS. Isto é, nunca mais você terá problemas com derivações de frequência por instabilidade de VCO, será portanto, um sistema digital ancorado em um transceptor analógico.
Bem vindo ao novo!
  • Modo FM e CW
As versões atuais de placas do Direct Digital Synthesis - DDS não tem FM e nem CW. Mesmo que seu rádio tenha FM, ele deixa de ter com a substituição pelo DDS.
  • Sintonia
A sintonia é o luxo nesse produto. Você pode, no MENU 14/18 deixar original com 00010000 (muito sensível), ou se quiser menor sensibilidade, pode deixar com 00005000. A segunda opção diminui a ansiedade de proprietários de VOYAGER VR158EGTLDX com aquela variação do último digito do frequencímetro, não resolve, mas ajuda .

VOYAGER VR158 EGTL DDS - 1000 CANAIS

Eu sempre disse que essa derivação do contador de frequência do 158 é por conta do ponto de alimentação, e com DDS você terá certeza disso, porque ele varia um pouco também, só que o DDS não varia, o que reafirma o que eu sempre expliquei, não é culpa do rádio, é culpa do ponto de alimentação do contador de frequência. Mas, com o ajuste do MENU 14/18 em 00005000 você não vê isso com tanta frequência. Ele perde um pouco o range de "queixo", mas o frequencímetro fica fixo, "nem pisca" rsrs
VOYAGER VR158 EGTL DDS - 1000 CANAIS

  • Quantidade de Canais
Você pode alterar a quantidade de canais através do menu, mas isso não quer dizer que seu rádio vai transmitir e escutar em todos esses canais. O VOYAGER VR158 EGTLDX tem de fábrica 536 canais, então se configurar para 600 canais, vai transmitir e receber da mesma forma que o original, mas se fizer isso com um VR9000MK2, a partir do canal +150 e -150, seu rádio ficará um pouco surdo e com transmissão parca; pode ajustar, mas lembre-se que para recepção precisa de um gerador de RF com emissão ajustável, são poucos microvolts nas extremidades (é bem empírico), e no modo transmissão, ao ajustar um pouco de potência nas extremidades, vai perder mais de 40% no centro, onde realmente você usa no dia-a-dia, vale a pena?  Para o VR9000 eu tenho minhas dúvidas...

VOYAGER VR158 EGTL DDS - 1000 CANAIS

Na experiência com VR158EGTL DX com -500 canais e +500 canais, consegui bom rendimento  de recepção (original) até -400 e +400, a recepção funcionou muito bem em todo o range de -500 e +500, necessitando pequena alteração, mais que isso seria necessário uma placa extra de passa-faixa, mas estamos falando de 800 canais funcionando perfeitamente em um rádio PX, experiência positiva que nunca houvera sido realizada anteriormente...

VOYAGER VR158 EGTL DDS - 1000 CANAIS

já a transmissão foi possível de ser observada nas extremidades (em carga fantasma - não tenho antena para todo o range) até o -430 com 18w e +422 com 25w não tendo tx efetivo nas faixas acima e abaixo de 430 canais. É possível ter transmissão nessas frequências, mas perde um pouco na faixa original de uso, na casa dos 600 canais, aí volto a pergunta que fiz sobre o VOYAGER VR9000, vale a pena ajustar para não transmitir mal nessas frequências e perder 40% de rendimento no centro, exatamente onde mais usa?

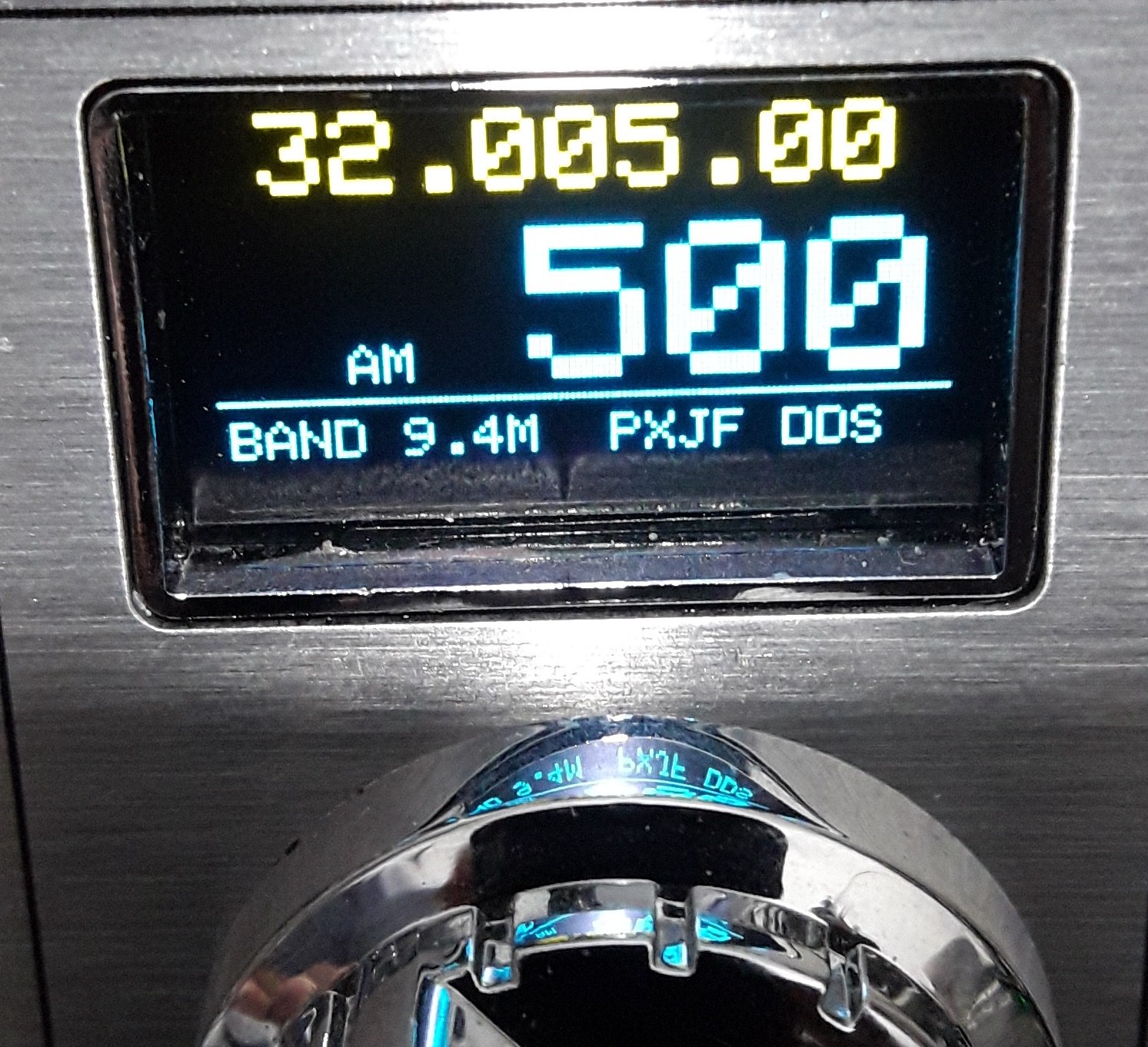

Independente da sua resposta, são 1000 canais, de 21.965.0 (13.7 metros) até 32.0050 (9.4 metros) que mesmo somente em recepção, representa um salto no que se entendia como "chucrute de canais, ou esticamento de canais." É muita coisa!
  • Lei e atuação dos agentes da Anatel
Lembre-se da ética operacional aplicável em qualquer indivíduo, independente se é somente radio-operador da Faixa do Cidadão no que tange a utilização destes equipamentos. Não estou tocando em legislação, tampouco na possibilidade de invasão de frequências voltadas ao radioamadorismo. Para tal, vale seu bom senso!
"A possibilidade de aumentar o range de frequências de um transceptor esbarra em duas questões no Brasil, a homologação do equipamento, e o VOYAGER VR 158 EGTL DX utilizado nessa experiência não é homologado, e esbarra também na sua licença individual (é o que vai salvar seu pêlo) - COER - Certificado de Operador de Estação de Radioamador, que 'te possibilita a experimentação técnica/experiências com transceptores', utilizando para tal, cargas fantasmas não irradiantes e equipamentos técnicos adequados verificáveis em momento de possível fiscalização. Isto é, você PODE SIM ter um equipamento modificado, pode você mesmo modificá-lo, pode sim fazer experiências, tudo isso na carga não irradiante, pode até deixá-lo à mostra, o que você não pode é utilizar o transceptor direto na antena, tampouco deixá-lo conectado a alguma antena - caracteriza uso, então se resguarde sobre isso, pois você PODE ter o que você quiser, ter é uma coisa, usar é outra."
Fique atento a seus deveres, mas também a seus direitos.
