Câmara de eco

Foi no início do ano 2000 que o eco digital virou febre nos rádios PX no Brasil, inclusive atividade que a Anatel não vetou, caso contrário os rádios homologados teriam esse recurso bloqueado, mas não foi nessa década que o eco se tornou febre, nos anos 80 e 90 a bagunça era levada a sério; paradoxo, não?
Pedaleiras de guitarra, mesas com mais de 200 recursos, câmaras de eco caseiras, tudo era válido, até aquele antigo equalizador automotivo, o GR300, da Tojo; o negócio era fazer bagunça.

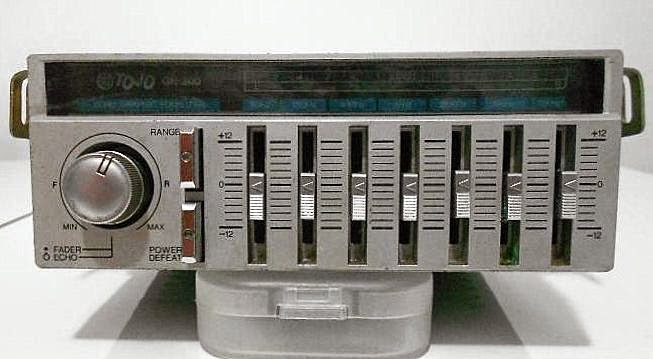

TOJO GR300
O rádio consagrado por conta da robustez e eco, de início, foi o VR9000, rádio adorado até os dias atuais pelos caminhoneiros, mas o problema é a ausência de controle de ganho de microfone neste modelo, o que infelizmente ocasiona microfonia, algo que faz o uso deste equipamento algo insustentável. Logo surgiu o VR158EGTL DX, já com esse problema corrigido e utilizando a mesma câmara de eco, e os "balaios" foram cada vez mais aprimorados. Mas a questão central deste tópico não é discutir esses modelos de rádio, e sim, falar de eco. Utilizei esses dois modelos de rádio apenas como referencial.
Não faz muito tempo que fiz um vídeo mostrando a câmara de eco de um VR9000 que havia preparado para bagunça, e na época que fiz esse vídeo, queria mostrar que é possível preparar a câmara original dos VR's sem a necessidade de instalar a famosa Turbo Eco Digital, da RFLimited.
TURBO ECO DIGITAL TRBX3 RFLimited
A Turbo Eco Digital - RFLimited, tem o diferencial de já vir com o potenciômetro (os botões, a grosso modo falando), e faz sua função com propriedade, "desde que instalada por completo, eco + potenciômetro", mas como nem tudo na vida é perfeito, em alguns modelos o botão fica com a posição invertida, que além da assimetria, algo que não posso negar, fica aparentemente esquisito (na maioria dos rádios a posição OFF de todas os botões fica em 8 Hs, e o potenciômetro dessa câmara de eco na posição OFF fica em 11 Hs), tem o caso da inutilização da placa de eco original.
A placa original que acompanha esses modelos citados - VR - é excelente, vide foto abaixo:
PLACA DE ECO ORIGINAL VR9000MK2 e VR158EGTLDX
Com pequenas modificações seu técnico é capaz de realizar o mesmo serviço da Turbo Eco Digital TRBX3, sendo o potenciômetro a única parte chata o serviço, pois a trilha do potenciômetro de 50 k Ohm deve ser substituída por outra com valor de até 200 K Ohm. É a única parte chata.
Existem peculiaridades que devem ser ditas, e uma delas é comparar a placa de eco do Magnum S9 com a Turbo Eco Digital TRBX3, o que nem de perto representa a realidade. O modelo da foto abaixo, XTREME 2018, além de possuir recursos extravagantes, é de ótima qualidade, odeferenco no próprio microfone a possibilidade de retorno do eco no próprio alto-falante do rádio com controle de volume no retorno, algo realmente espetacular.
XTREME 2018 RFLimited
O Microfone (PTT) RFLimited Xtreme 2018 (foto acima) é o microfone mais Top que existe em matéria de eco, deixando o eco do Magnum S9 no chinelo, vide placa original Magnum S9 (foto abaixo)

O rádio Magnum S9 oferece no próprio painel o recurso AMT, que possibilita o ajuste de retorno, ou Talkback, no volume que você desejar, ous eja, não corre o risco de microfonia.
Em sequência decrescente, o eco do Magnum S9 (com a ajuda do próprio rádio) deixa o Turbo Eco Digital TRBX3 no chinelo. A diferença de hardware é bem visível; a placa de eco do S9 é bem maior.
Abaixo a Turbo Eco Digital TRBX3.
Turbo Eco Digital TRBX3
Com essa comparação você pode resolver se vai ou não importar a placa da RFLimited, ou mesmo o próprio rádio, a fim de ter o máximo de resultado com os produtos que temos no mercado, lembrando que é possível deixar o eco do seu rádio com alguns recursos a mais.
Um grande abraço a você, que nos acompanha.
Divulgue nas redes sociais, compartilhe, dê seu like.
73s

((•)) Ouça este post
